Программные компоненты
В системе резервирования задействованы общие программные компоненты СУБД ЛИНТЕР и специализированные компоненты, которые, собственно, управляют процессом резервирования.
Компоненты системы резервирования реализованы на основе интерфейса нижнего уровня СУБД ЛИНТЕР (call-интерфейса) и (как любое приложение) обращаются к БД через ядро СУБД ЛИНТЕР. Схема взаимодействия специализированных компонентов системы резервирования и компонентов СУБД ЛИНТЕР показана на рисунке 1. Общая схема взаимодействия программных компонентов, участвующих в резервировании, показана на рисунке 2.
Примечание
На рисунках 1, 2 штриховые линии обозначают связь процессов по запуску типа (родитель- >сын), сплошные линии обозначают направление информационного обмена.

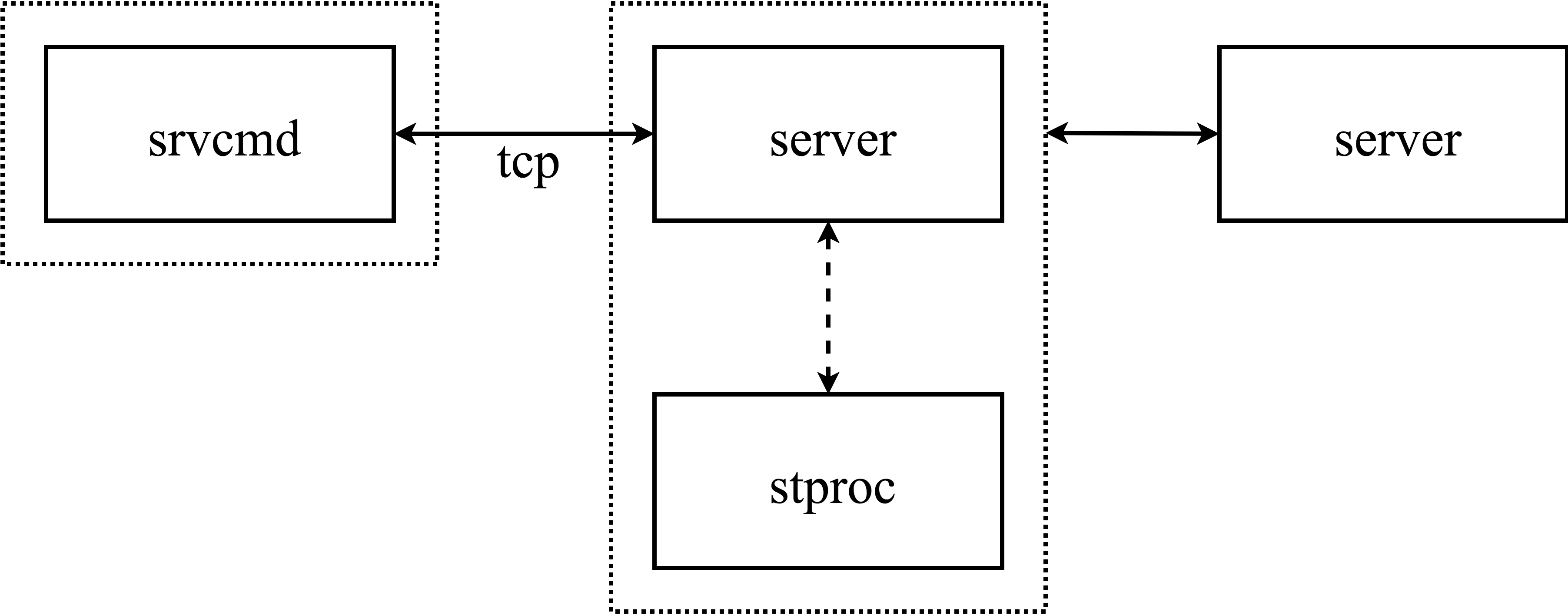

Рисунок 1. Структура специализированного программного обеспечения системы резервирования

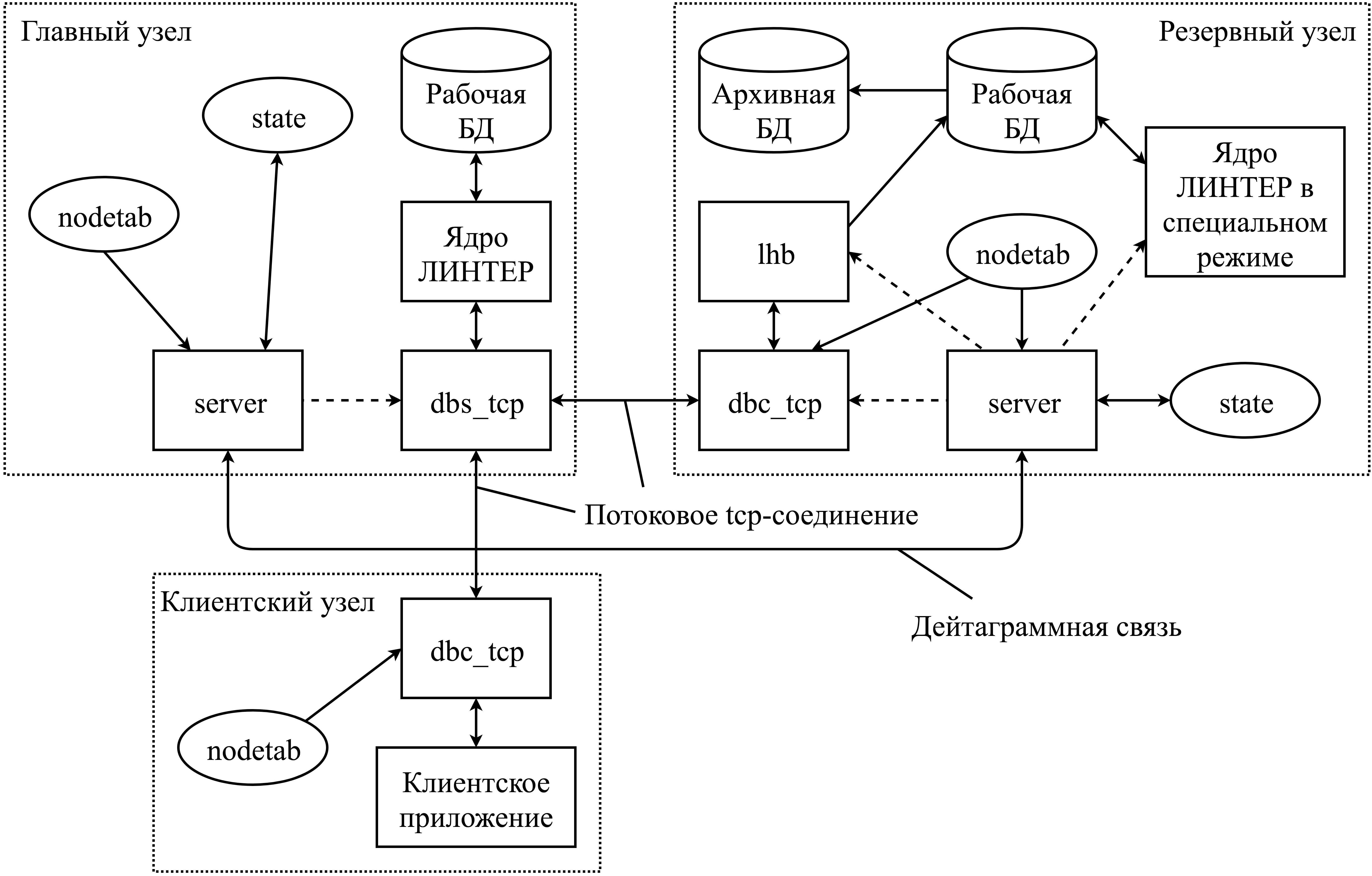

Рисунок 2. Схема взаимодействия СУБД ЛИНТЕР и системы резервирования
